Punto di ancoraggio WAHxx
Punto di ancoraggio WAHxx

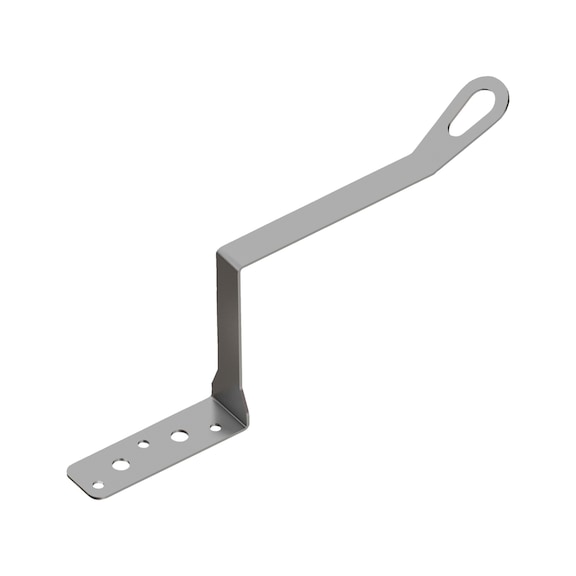

PUNTO-DI-ANCORAGGIO-SOTTOTEGOLA-WAH15
Prezzo per unità di imballaggio selezionata
Registrati ora per accedere ad oltre 125.000 prodotti.
Componente utilizzabile su legno lamellare classe min. GL24h o superiore
Iin caso di caduta il dispositivo di ancoraggio può deformarsi ed è idoneo a resistere ad un carico nominale di arresto caduta di 600 daN
Vantaggi dell’acciaio inox A2 (AISI 304):
- rimane inalterato nel tempo in quanto resistente alla corrosione da esposizione agli agenti atmosferici
- per caratteristiche intrinseche del materiale è in grado di dissipare maggiore energia in caso di caduta rispetto all’acciaio zincato, riducendo le azioni sui fissaggi e sulla struttura di collegamento
Idonei per il solo montaggio su tetti inclinati: i componenti non devono essere sollecitati in direzioni diverse da quella della massima pendenza della copertura (campo di lavoro ± 30° rispetto alla direzione di massima pendenza)
Idonei anche per tetti ventilati con spessore della coibentazione fino a 20 cm
Non progettato per l’uso in trattenuta
Idoneo per 1 operatore dotato di opportuni dispositivi di protezione individuale (DPI) che, in caso di caduta, non generino un carico maggiore di 6 kN
Non idoneo per la realizzazione di linee di ancoraggio
Garanzia:
10 anni sui materiali (dalla data di acquisto)
Ancoraggio alla struttura portante::
Il supporto va valutato e l’ancoraggio va dimensionato da un tecnico abilitato. In ogni caso si rende necessaria la verifica dell’idoneità del supporto ad assorbire la sollecitazione derivante dalla caduta dell’operatore (vedi norma 11560:2022)
Certificazioni:
La linea di ancoraggio è stata sottoposta alle prove di tipo previste dalla norma UNI 11578:2015 ed è conforme al tipo A. È idonea all’utilizzo da parte di max. 1 operatore connesso tramite opportuni DPI. La validità delle certificazioni decade qualora il prodotto venga disassemblato, alterato, modificato o non correttamente installato. Certificazioni scaricabili dal sito: www.wuerth.it/progettisti/prodotti/linea-vita/
Ispezione periodica:
Il sistema di ancoraggio è soggetto ad ispezione periodica obbligatoria ad intervallo non superiore a 2 anni, come previsto dalla norma UNI 11560:2022 al punto 9.2.3. Le ispezioni periodiche devono essere effettuate dall’installatore intermedio e/o dal tecnico abilitato sempre con assunzione di responsabilità per l’attività svolta. I controlli da svolgere fanno riferimento al prospetto 1, 2 e 3 della UNI 11560:2022
Ulteriori informazioni:
Consultare le pagine informative, il manuale d’installazione ed uso ed il libretto d’impianto forniti insieme ai prodotti e scaricabili dal sito: www.wuerth.it/progettisti/prodotti/linea-vita/
Legno - fissaggio tramite viti strutturali
Caratteristiche tecniche(X)
Dispositivo permanente di ancoraggio puntuale per la protezione di cadute dall’alto
Legno - fissaggio tramite viti strutturali
Requisiti del supporto:
• Legno lamellare classe min. GL24h
• Sezione resistente min. 100 x 120 mm (B x H)
Elementi di fissaggio:
• 3 viti ASSY®4 A2 Ø 8x100 in acciaio inox A2 (Art. 0181 818 100)
Le indicazioni di fissaggio sono proposte con criteri analogici rispetto alle prove di certificazione effettuate su elementi strutturali in legno lamellare GL24h, e non sostituiscono la verifica strutturale a carico di un tecnico abilitato. Sarà cura del progettista verificare che la condizione di installazione sia riconducibile alle tipologie di materiale base sopraindicato
 | |
Materiale | Acciaio inossidabile, AISI 304 |
Descrizione tipo | WAH15 |
Altezza | 150 mm |
Superficie | 0 - non applicabile |
