CONNETTORE PER LEGNO WC-BC
Connettore strutturale a coda di rondine in faggio laminato per l'installazione di elementi a parete, tetto e solaio con sezioni ridotte in legno o CLT, quali congiunzioni di pareti (< 120 mm) o elementi a soffitto e tetto (< 200 mm).
Registrati ora per accedere ad oltre 125.000 prodotti.
Altre varianti
Registrati ora per accedere ad oltre 125.000 prodotti.
- Il connettore per legno ha una sezione circolare per un collegamento forte e preciso tra gli elementi.
- Elevato livello di pre-fabbricazione grazie alla semplice progettazione CAD e alla rifilatura a macchina

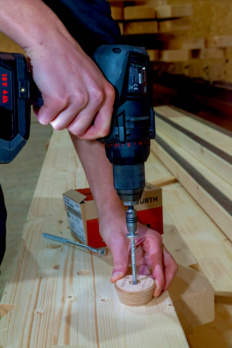

- I connettori sono fissati in modo rapido e semplice utilizzando una vite ASSY 4 PII CSMP di diametro 8 mm e lunghezza 70, 90 o 110 mm.
- Tempi di assemblaggio più rapidi del 50% rispetto ai connettori in metallo tradizionali grazie al semplice pre-assemblaggio, all'ampio spazio di installazione iniziale durante l'inserimento nella tasca fresata e all'eliminazione della necessità di supporti a parete
- Il montaggio errato dei materiali di collegamento è impossibile.
- Nessun investimento di capitale grazie all'uso di frese standard
- Realizzato in faggio laminato per risparmiare risorse
- Resistente all'umidità grazie alla colla di alta qualità e alla protezione della superficie
- I modelli CAD sono disponibili per il download da vari fornitori di software di taglio CAD o dal database CAD Würth.
- I connettori non installati devono essere conservati in un luogo asciutto per evitare variazioni dimensionali dovute all'assorbimento di umidità.

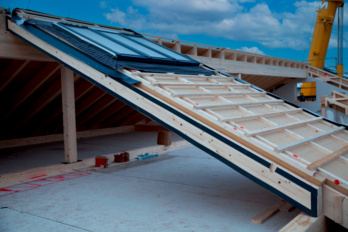

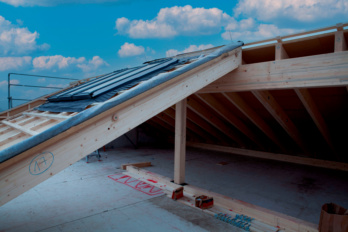

- Connettore strutturale per l'installazione rapida di elementi prefabbricati per pareti, solai e tetti in legno massiccio o CLT con sezioni ridotte
- ad esempio congiunzioni di pareti (< 120 mm) o elementi per solai e tetti (< 200 mm)
- Classe di utilizzo 1 e 2

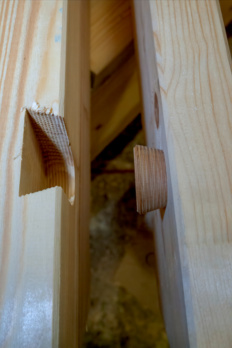

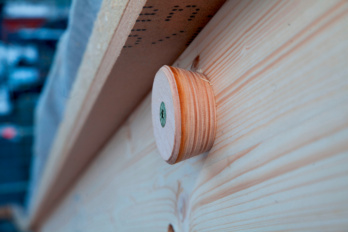

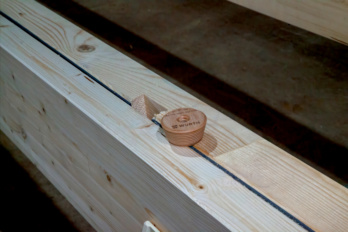

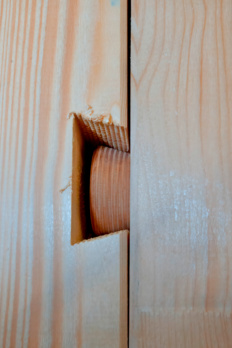

Il connettore per legno WC-BC (cono smussato) è una giunzione conica con sezione circolare. Viene inserito in un foro incassato e avvitato in posizione con una vite ASSY 4 PII CSMP di diametro 8 mm. Il connettore per legno in faggio multistrato e le tasche di aggancio sono definite durante la progettazione CAD degli elementi. Una volta montata sull'elemento in legno, il connettore per legno WC-BC viene agganciato nella tasca conica situata sul componente di collegamento. Quando la struttura in legno viene abbassata, i due elementi in legno vengono collegati quando il connettore per legno WC-BC si inserisce nella tasca fresata.
