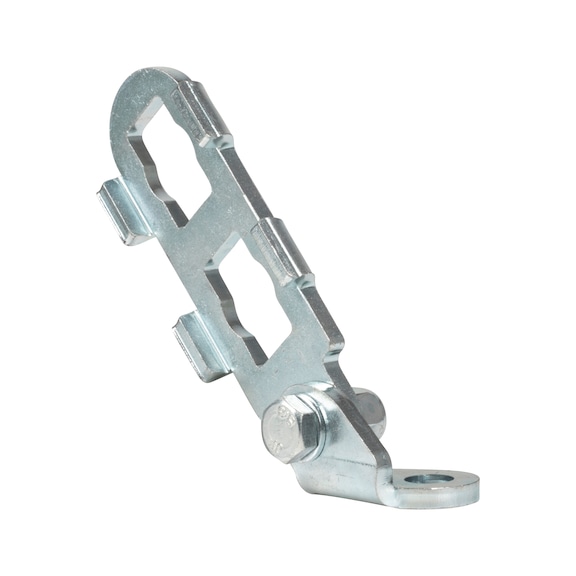

Elemento ANTISISMICO W-SE 2
Elemento antisismico per staffaggi realizzati con profilati a C
Registrati ora per accedere ad oltre 125.000 prodotti.
Altre varianti
Registrati ora per accedere ad oltre 125.000 prodotti.
Per controventare i sistemi di staffaggio (Varifix) al fine di renderli resistenti alle sollecitazioni sismiche
Principali caratteristiche:
- In acciaio S275JR zincato bianco (spessore minimo zincatura 5 μm)
- Per utilizzo in ambienti interni asciutti
- Compatibile con la gamma Varifix
- Doppia asolatura Powerknopf per un fissaggio rapido e sicuro
- Dotato di foro Ø 14 mm per fissaggio a muro/soffitto con ancoranti M12 o per fissaggio ad altri elementi antisismici con bulloneria M12
- Da usare in abbinamento a profilati a C Varifix 41 o all’elemento antisismico W-SE 4
Il dimensionamento dello staffaggio statico e sismico deve essere effettuato da un tecnico abilitato
Dati di tenuta
Il valore di resistenza ammissibile a trazione/compressione Ramm è pari a 6,0 kN ≃ 600 kg ed è valido per inclinazione rispetto all’orizzontale α = 45° ± 15°
Il valore di resistenza dell’intero sistema di staffaggio antisismico dipende dallo schema di configurazione adottato per tutti gli elementi costituenti il sistema, e deve essere calcolato da un tecnico professionista abilitato
Per informazioni complete e dettagliate si prega di fare riferimento sempre alla scheda tecnica
Sistemi di staffaggio di impianti industriali resistenti al sisma
Rispettare il range di angolazione indicato: 45° ± 15°
