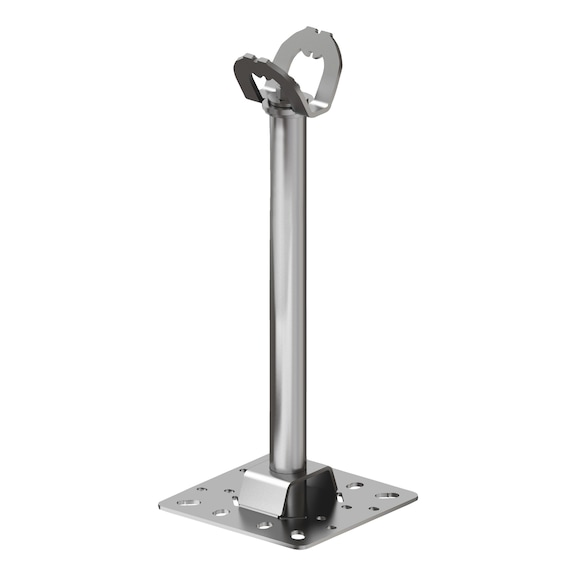

Punto di ancoraggio WAxxP2
Linea vita robust - sisitemi di protezione anticaduta
Registrati ora per accedere ad oltre 125.000 prodotti.
Altre varianti
Registrati ora per accedere ad oltre 125.000 prodotti.
Dotato di 2 golfari (1 per ogni operatore)
Blocco golfari girevole a 360° (autoallineante)
Piastra multiforo utilizzabile su calcestruzzo, acciaio, legno lamellare e legno massello
Ampia possibilità di fissaggio alla struttura portante (con ancorante chimico e barra filettata, bulloneria, viti strutturali per legno)
In caso di caduta il dispositivo di ancoraggio può deformarsi ed è idoneo a resistere ad un carico nominale di arresto caduta di 1050 daN
Il dispositivo di ancoraggio può essere utilizzato per operazioni di salvataggio solo ed esclusivamente nel campo dei propri limiti operativi e se integro
Vantaggi dell’acciaio inox A2 (AISI 304):
- rimane inalterato nel tempo in quanto resistente alla corro-sione da esposizione agli agenti atmosferici
- per caratteristiche intrinseche del materiale è in grado di dissipare maggiore energia in caso di caduta rispetto all’acciaio zincato, riducendo le azioni sui fissaggi e sulla struttura di collegamento
Idoneo per max. 2 operatoricontemporaneamente, dotati di opportuni dispositivi di protezione individuale (DPI); il singolo DPI, in caso di caduta, non deve generare un carico superiore a 6 kN
Idoneo anche per l’uso in trattenuta
Non idoneo per la realizzazione di linee di ancoraggio
I valori di deflessione e spostamento si riferiscono alla condizione di carico relativa all’arresto caduta del primo utilizzatore
Garanzia:
10 anni sui materiali (dalla data di acquisto)
Ancoraggio alla struttura portante:
Il supporto va valutato e l’ancoraggio va dimensionato da un tecnico abilitato. In ogni caso si rende necessaria la verifica dell’idoneità del supporto ad assorbire la sollecitazione derivante dalla caduta dell’operatore (vedi norma UNI 11560:2022 11560:2022)
Certificazioni:
Il dispositivo di ancoraggio è stato sottoposto alle prove di tipo previste dalla norma UNI 11578:2015 ed è conforme al tipo A. Il numero di operatori idonei ad utilizzare il dispositivo è riportato sulle pagine catalogo. La validità delle certificazioni decade qualora il prodotto venga disassemblato, alterato, modificato o non correttamente installato. Certificazioni scaricabili dal sito: www.wuerth.it/progettisti/prodotti/linea-vita/
Ispezione periodica:
Il sistema di ancoraggio è soggetto ad ispezione periodica obbligatoria ad intervallo non superiore a 2 anni, come previsto dalla norma UNI 11560:2022 al punto 9.2.3. Le ispezioni periodiche devono essere effettuate dall’installatore intermedio e/o dal tecnico abilitato sempre con assunzione di responsabilità per l’attività svolta. I controlli da svolgere fanno riferiemnto al prospetto 1, 2 e 3 della UNI 11560:2022
Ulteriori informazioni:
Consultare le pagine informative, il manuale d’installazione ed uso ed il libretto d’impianto forniti insieme ai prodotti e scaricabili dal sito: www.wuerth.it/progettisti/prodotti/linea-vita/
Dispositivo permanente di ancoraggio puntuale per la protezione dalle cadute dall’alto
Per l’installazione su elementi strutturali piani
Calcestruzzo - fissaggio tramite ancorante chimico
Requisiti del calcestruzzo:
- classe min. C20/25
- spessore min. 140 mm, larghezza min. 200 mm
Elementi di fissaggio:
Ancorante chimico WIT-VM 250, 4 barrefilettate M12 in acciaio inox A2 cl. 70 (da tagliare), 4 dadi esagonali M12 inox A2, 4 rondelle piane M12 inox A2, oppure (secondo ETA) 4 barre filettate M12 in inox A4 pretagliate o a metro, 4 dadi esagonali M12 inox A4, 4 rondelle M12 inox A4
Calcestruzzo - fissaggio tramite incravattatura
Requisiti del calcestruzzo:
Altezza min. 150 mm, larghezza min. 100 mm emax. 110 mm
Elementi di fissaggio:
- 2 contropiastre WACPL12
- 4 barre filettate M12 cl. 70
- 4 dadi esagonali autobloccanti M12
- 4 dadi esagonali M12
- 8 rondelle piane M12
- Tutta la minuteria deve essere in acciaio inox A2
Acciaio - fissaggio tramite incravattatura
Requisiti dell’acciaio:
Classe min. S235, altezza min. 100 mm, larghezza min. 100 e max. 110 mm, tubo 100x100x5mm o HEA 100 o IPE 180
Elementi di fissaggio:
- 2 contropiastre WACPL12
- 4 barre filettate M12 cl. 70
- 4 dadi esagonali autobloccanti M12
- 4 dadi esagonali M12
- 8 rondelle piane M12
- Tutta la minuteria deve essere in acciaio inox A2
Legno - fissaggio tramite incravattatura
Requisiti del legno:
- lamellare classe min. GL24h di altezza min. 160 mm, larghezza min. 100 mm e max. 110 mm
- massello classe min. C30/S1 di altezza min. 180 mm, larghezza min. 100 mm e max. 110 mm
Elementi di fissaggio:
- 2 contropiastre WACPL12
- 4 barre filettate M12 cl. 70
- 4 dadi esagonali autobloccanti M12
- 4 dadi esagonali M12
- 8 rondelle piane M12
- Tutta la minuteria deve essere in acciaio inox A2
Legno - fissaggio tramite viti strutturali
Requisiti del legno:
- legno lamellare classe min. GL24haltezza min. 120 mm, larghezza min. 120 mm
- legno massello classe min. C30/S1altezza min. 140 mm, larghezza min 140 mm
Elementi di fissaggio – vite strutturale autoforante:
8 viti ASSY®4 A2 WH Ø 8 x 120 mm in acciaio inox A2
Le indicazioni di fissaggio sono proposte con criteri analogici rispetto alle prove di certificazione effettuate su elementi strutturali in acciaio e legno lamellare GL24h, e non sostituiscono la verifica strutturale a carico di un tecnico abilitato. Sarà cura del progettista verificare che la condizione di installazione sia riconducibile alle tipologie di materiale base sopraindicato
