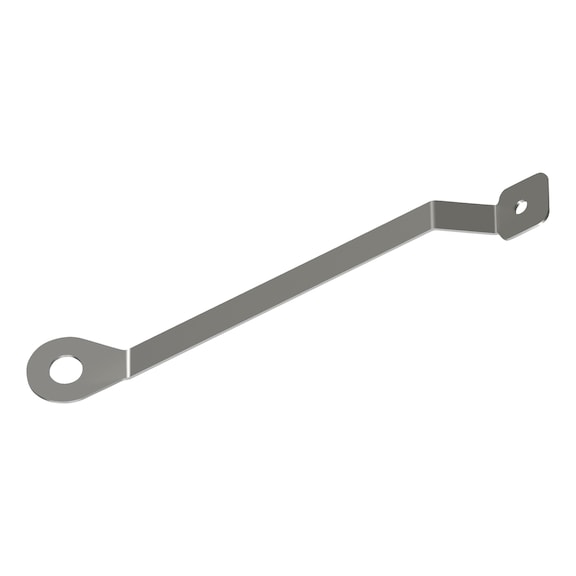

Punto di ancoraggio per tegola rialzata WATRZ
Linea vita Robust - sistemi di protezione anticaduta
Registrati ora per accedere ad oltre 125.000 prodotti.
Altre varianti
Registrati ora per accedere ad oltre 125.000 prodotti.
Componente utilizzabile su calcestruzzo, legno lamellare e legno massello
Ampia possibilità di fissaggio alla struttura portante (con ancorante chimico e barra filettata, bulloneria, viti strutturali per legno, WLGNFIX abbinato al rinforzo strutturale WRS)
In caso di caduta il dispositivo di ancoraggio può deformarsi ed è idoneo a resistere ad un carico nominale di arresto caduta di 900 daN
Il dispositivo di ancoraggio può essere utilizzato per operazioni di salvataggio solo ed esclusivamente nel campo dei propri limiti operativi e se integro
Vantaggi dell’acciaio inox A2 (AISI 304):
- rimane inalterato nel tempo in quanto resistente alla corrosione da esposizione agli agenti atmosferici
- per caratteristiche intrinseche del materiale è in grado di dissipare maggiore energia in caso di caduta rispetto all’acciaio zincato, riducendo le azioni sui fissaggi e sulla struttura di collegamento
Idoneo per 1 operatore dotato di opportuni dispositivi di protezione individuale (DPI) che, in caso di caduta, non generino un carico maggiore di 6 kN
Idoneo ad essere sollecitato esclusivamente entro un campo di ± 30° rispetto alla direzione di massima pendenza
Idoneo anche per l’uso in trattenuta
Non idoneo per la realizzazione di linee di ancoraggio
Garanzia:
10 anni sui materiali (dalla data di acquisto)
I valori di deflessione e spostamento si riferiscono alla condizione di carico relativa all’arresto caduta del primo utilizzatore
Ancoraggio alla struttura portante:
Il supporto va valutato e l’ancoraggio va dimensionato da un tecnico abilitato. In ogni caso si rende necessaria la verifica dell’idoneità del supporto ad assorbire la sollecitazione derivante dalla caduta dell’operatore (vedi norma UNI 11560:2022 11560:2022)
Certificazioni:
Il dispositivo di ancoraggio è stato sottoposto alle prove di tipo previste dalla norma UNI 11578:2015 ed è conforme al tipo A. Il numero di operatori idonei ad utilizzare il dispositivo è riportato sulle pagine catalogo. La validità delle certificazioni decade qualora il prodotto venga disassemblato, alterato, modificato o non correttamente installato. Certificazioni scaricabili dal sito: www.wuerth.it/progettisti/prodotti/linea-vita/
Ispezione periodica:
Il sistema di ancoraggio è soggetto ad ispezione periodica obbligatoria ad intervallo non superiore a 2 anni, come previsto dalla norma UNI 11560:2022 al punto 9.2.3. Le ispezioni periodiche devono essere effettuate dall’installatore intermedio e/o dal tecnico abilitato sempre con assunzione di responsabilità per l’attività svolta. I controlli da svolgere fanno riferiemnto al prospetto 1, 2 e 3 della UNI 11560:2022
Ulteriori informazioni:
Consultare le pagine informative, il manuale d’installazione ed uso ed il libretto d’impianto forniti insieme ai prodotti e scaricabili dal sito: www.wuerth.it/progettisti/prodotti/linea-vita/
Dispositivo permanente di ancoraggio puntuale per la protezione dalle cadute dall’alto
Per l’installazione su falda
Calcestruzzo - fissaggio tramite ancorante chimico
Requisiti del calcestruzzo:
- classe min. C20/25
- spessore min. 140 mm, larghezza min. 120 mm
Elementi di fissaggio direttamente sul calcestruzzo:
- Ancorante chimico WIT-VM 250
- 1 barra filettata M12 in acciaio inox A2 cl. 70 (da tagliare)
- 1 dado esagonale autobloccante M12 inox A2
- 1 rondella piana M12 inox A2
- oppure (secondo ETA) 1 barra filettata M12 in inox A4 pretagliata o a metro
- 1 dado esagonale autobloccante M12 inox A4
- 1 rondella M12 inox
Elementi di fissaggio sul calcestruzzo con elevati spessori di isolamento:
- 1 rinforzo strutturale WRS
- 1 base conica WBRS
- ancorante chimico WIT-VM 250
- 1 barra filettata M12 in acciaio inox A2 cl. 70(da tagliare)
- 1 dado esagonale autobloccante M12 inox A2
- 1 rondella piana M12 inox A2
- oppure (secondo ETA) 1 barra filettata M12 in inox A4 pretagliata o a metro
- 1 dado esagonale autobloccante M12 inox A4
- 1 rondella M12 inox A4
Legno - fissaggio tramite WLGNFIX
Requisiti del legno:
- legno lamellare classe min. GL24h altezza min. 120 mm, larghezza min. 100 mm
- legno massello classe min. C30/S1 altezza min. 140 mm, larghezza min. 130 mm
Elementi di fissaggio:
- 1 rinforzo strutturale WRS
- 1 kit di fissaggio WLGNFIX
Le indicazioni di fissaggio sono proposte con criteri analogici rispetto alle prove di certificazione effettuate su elementi strutturali in acciaio, e non sostituiscono la verifica strutturale a carico di un tecnico abilitato. Sarà cura del progettista verificare che la condizione di installazione sia riconducibile alle tipologie di materiale base sopraindicato
Seleziona la tonalità di colore RAL
ATTENZIONE: la visualizzazione del colore nello schermo può variare dalla tonalità reale.
