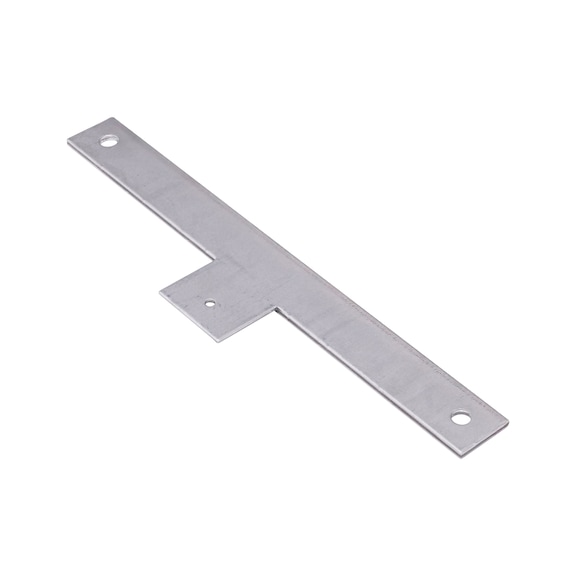

Staffa a T attacco console W-ABZ
Staffa a T per il montaggio della guida di installazione della finestra W‑ABZ, inclusa una vite autoformante
Registrati ora per accedere ad oltre 125.000 prodotti.
Altre varianti
Registrati ora per accedere ad oltre 125.000 prodotti.
- Accessori per il binario di montaggio per finestre W-ABZ per il fissaggio di finestre anticaduta con l'approvazione delle autorità di edilizia
- Distribuzione del carico su due tasselli
- Consente di fissare il serramento W-ABZ in conformità alle normative in vigore sullo stipite di altre superfici in muratura
- Facile montaggio sul serramento W-ABZ con vite inclusa
Licenza rilasciata dalle autorità edilizie Z-14.4-728 per il fissaggio di serramenti anticaduta
Osservare quanto segue durante il processo di pianificazione e progettazione:
- Autorizzazione generale dell'ispettorato all'edilizia DIBt Z-14.4-728 per l'installazione di elementi per finestre con protezione anticaduta
- Linee guida per la progettazione e la posa in opera di porte e finestre (art. n. 5995 000 000), in particolare alla Sezione 5
- Le omologazioni corrispondenti per i tasselli e ancoranti in uso
Ulteriori informazioni e documenti sono disponibili all'indirizzo www.wuerth.de/duebel
Licenza rilasciata dalle autorità edilizie Z-14.4-728 per il fissaggio di serramenti anticaduta

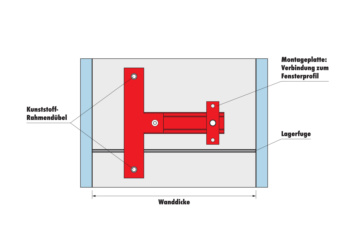

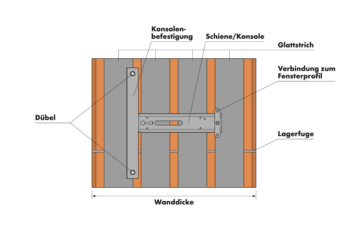

Fissaggio degli elementi della finestra nello stipite senza rischio di caduta in combinazione con la guida di installazione della finestra W-ABZ utilizzando due ancoraggi per guida.
Estende la gamma di applicazioni in combinazione con il telaio in materiale plastico Shark UR 8 + 10 per includere altre superfici di ancoraggio quali:
- Mattone pieno in arenaria calcarea
- Mattone cavo in arenaria calcarea
- Calcestruzzo cellulare
- Blocchi forati e cavi in calcestruzzo di peso normale
- Mattone pieno
- Mattoni forati in verticale o a vista
È necessario rispettare la rispettiva omologazione del sistema di ancoraggio.

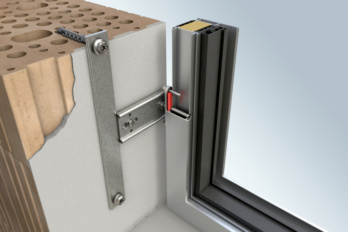

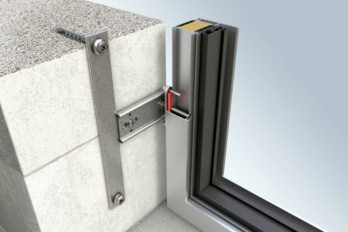

- La guida di installazione della finestra W-ABZ viene montata sul controtelaio della finestra come riportato sulle istruzioni di montaggio.
- Fissare l'attacco del ripiano con staffa a T con l'apposita vite in dotazione (TX25) sulla guida di installazione della finestra W-ABZ.
- Allineare W-ABZ utilizzando le opzioni disponibili in modo tale che la staffa a T sia a filo sullo stipite.
- Fissare la staffa a T W-ABZ utilizzando un sistema di ancoraggio adatto (tassello in plastica per serramenti Shark UR 8 + 10, tecnologia ad iniezione Würth).
Seguire le istruzioni di posa dettagliate e le istruzioni di installazione del sistema di ancoraggio.
